Cet article présente la réalisation d'une maquette de feux de carrefour placée dans une valisette PVC. Elle est pilotée par un circuit à base de PICAXE et programmable sous forme d'organigramme avec le logiciel gratuit pour PICAXE : Programming Editor.

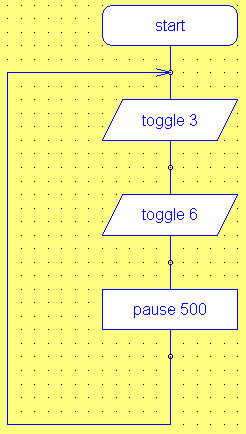

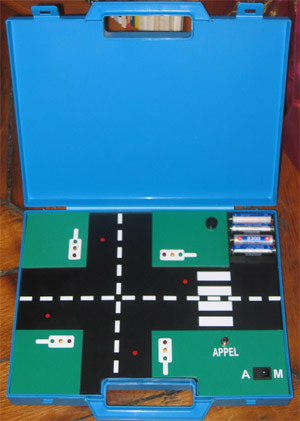

Pour commencer une petite photo de la malette et un exemple de programme (ici feux en dérangements : clignotement des feux oranges)

La partie mécanique est très simple à faire avec une machine à commande numérique. Les autocollants sont faits avec une découpeuse de Vinyle Stika.

• Partie commande : PICAXE18 avec 8 sorties et 5 entrées (dont 3 entrées configurables en analogique) programmable avec Programming Editor par le port série du PC.
• Partie opérative : 4 feux tricolores à LED couplés 2 par 2 (6 sorties du PICAXE18), un Buzzer, un bouton poussoir APPEL piéton et 4 capteurs ILS pour capter l'arrivée d'une voiture. Les voitures sont munies d'un aimant pour fermer le contact des ILS.


La partie électronique à été réalisée en gravure à l'anglaise avec TARGET 3001!

Le schéma de l'interface PICAXE18 :

Le PCB qu'il reste à réduire un peu :

Le câblage de la maquette qui se fait avec des fils volants et collés au pistolet à colle pour fixer le tout :

Téléchargements des documents au format PDF

Le fichier CharlyGraalV5 du plateau
