Activitée FOT5 : Identifier les éléments

Activitée FOT5 : Identifier les éléments 08/01/2006 - Lu 6415 fois

Identifier les principaux éléments qui constituent l’objet
Associer l’objet réel et ses éléments à une représentation

Cette activitée permet de voir les compétences de la partie Fonctionnement de l'objet technique :

Identifier les principaux éléments qui constituent l’objet
Associer l’objet réel et ses éléments à une représentation

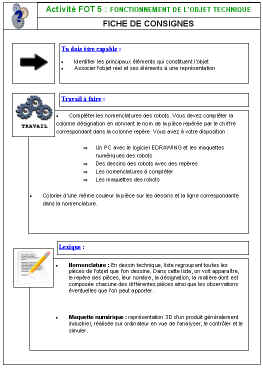

le travail à faire par les élèves est le suivant :

· Compléter les nomenclatures des robots. Vous devez compléter la colonne désignation en donnant le nom de la pièce repérée par le chiffre correspondant dans la colonne repère. Vous avez à votre disposition :

Þ Un PC avec le logiciel EDRAWING et les maquettes numériques des robots

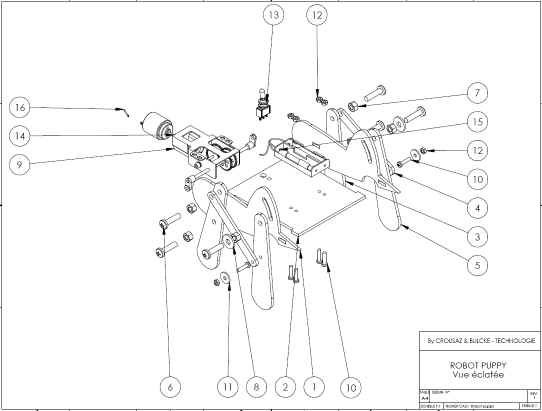

Þ Des dessins des robots avec des repères

Þ Les nomenclatures à compléter

Þ Les maquettes des robots

· Colorier d’une même couleur la pièce sur les dessins et la ligne correspondante dans la nomenclature.

Documents à télécharger :

Fichiers
Nomenclature	Nomenclature Robot boiteur	Nomenclature Robot marcheur	Nomenclature Robot puppy
Dessin d'ensemble	Robot boiteur.pdf	Robot marcheur.pdf	Robot puppy.pdf
Gamme de montage	Gamme de montage - Robot boiteur	Gamme de montage - Robot marcheur	Gamme de montage - Robot Puppy
Fichier Edrawing	Robot boiteur.easm	Robot marcheur.easm	Robot puppy.easm

Exemples de documents :
